New Line Soft 19

Schiebetüre für Holz 19mm Dicke:

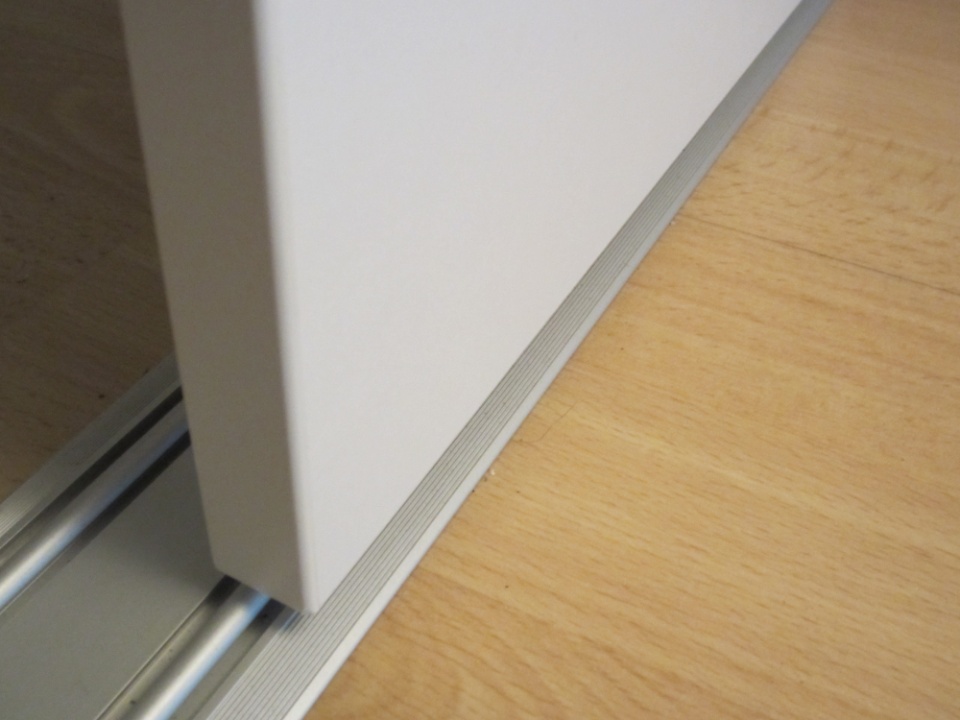

  • Soft 19 2

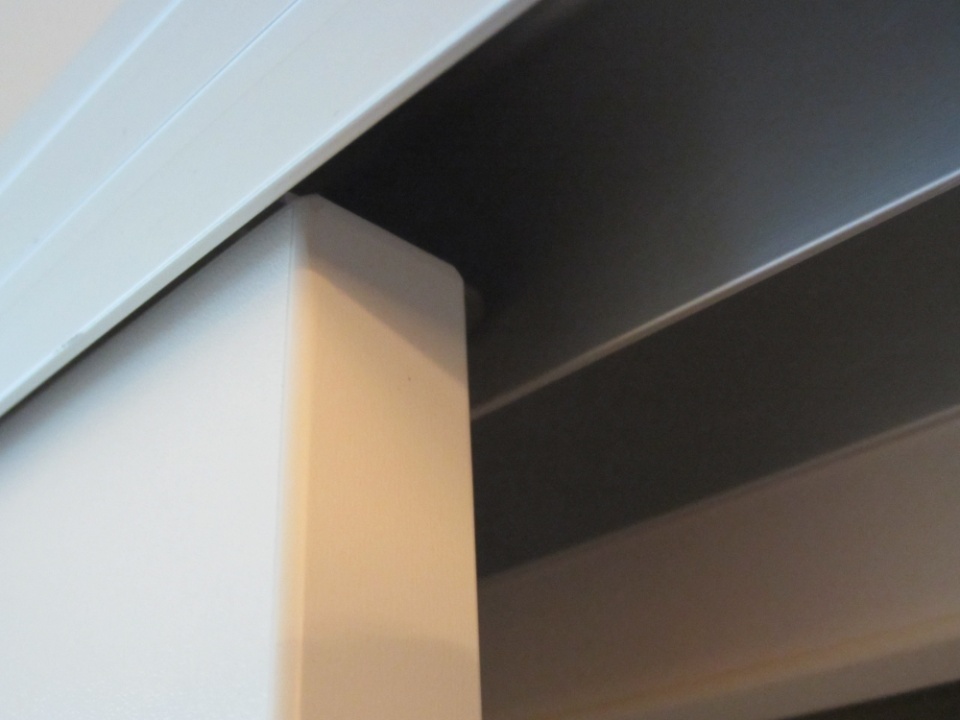

  • Soft 19 3

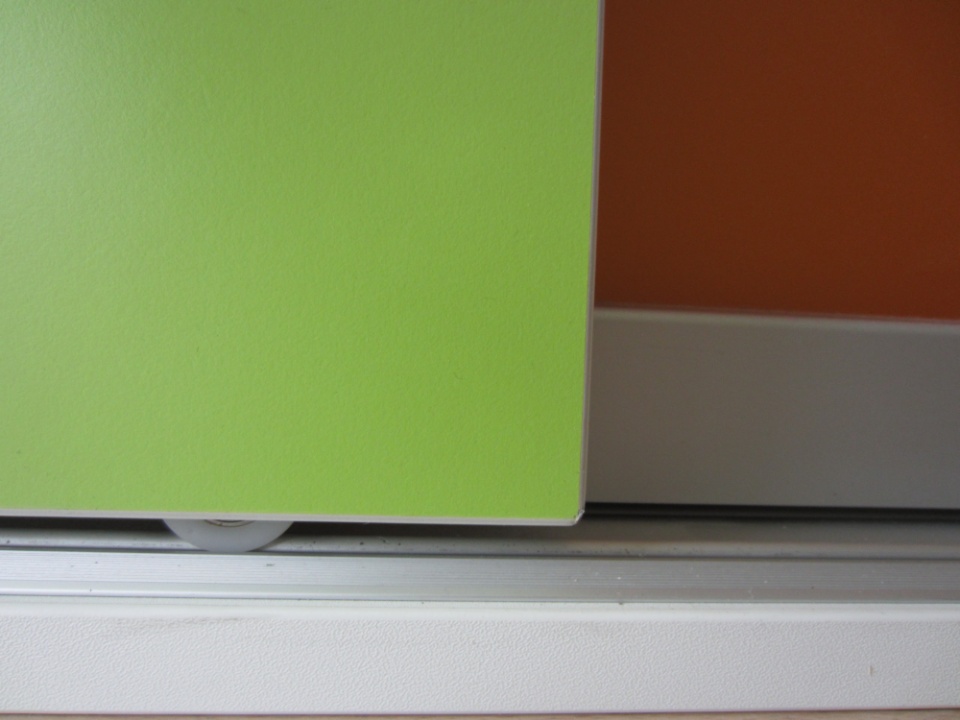

  • Soft 19

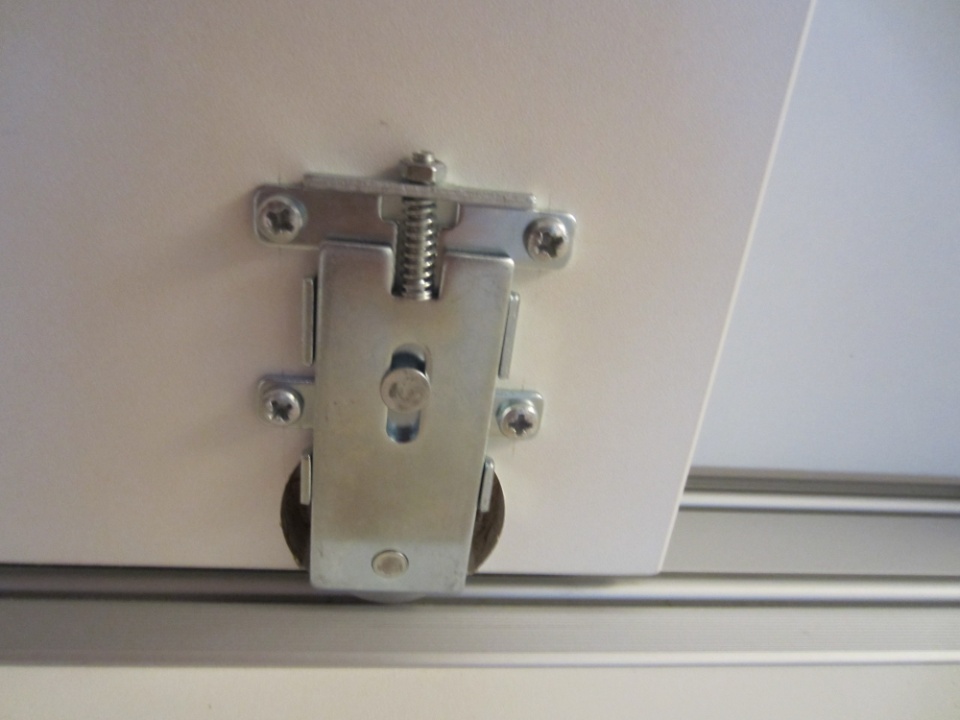

  • Soft 19 4
Beschreibung:

Für Raumhöhe Trennwände und begehbare Schränke, für 19mm dick Holzplatten,
Flügelgewicht bis 50kg, Flügelbreite ab 540mm bis max. 2500mm, Laufwerk höhenverstellbar, für Raumhöhe bis Holzformat.

Geeignet für:

Holz/Span
19mm Dicke


Grund Material:

Führungsschiene
  • New Line Fuehrungsschiene 1-Laeufig
  • New Line Fuehrungsschiene 2-Laeufig
  • New Line Fuehrungsschiene 3-Laeufig
Laufschiene
  • New Line Laufschiene 1-Laeufig
  • New Line Laufschiene 2-Laeufig
  • New Line Laufschiene 3-Laeufig
Beschlag
  • New Line Soft 19 Beschlaege

Farben:

Alu farblos eloxiert (EV1) / Weiss (ähnlich RAL 9016)
  • New Line Aluminium farblos eloxiert EV1
  • New Line Weiss aehnlich RAL 9003
Zusätzliche Farben auf Anfrage.
Berechnung der Flügelgrösse:

Breite:
Bei 1 Flügel Einbaubreite = Wunschbreite
Bei 2 Flügel Einbaubreite : 2 + 16mm = Flügelbreite
Bei 3 Flügel Einbaubreite : 3 + 21mm = Flügelbreite
Bei 4 Flügel Einbaubreite : 4 + 24mm = Flügelbreite
Bei 5 Flügel Einbaubreite : 5 + 26mm = Flügelbreite
Bei 6 Flügel Einbaubreite : 6 + 28mm = Flügelbreite
Die Flügelbreite können auch individuell gestaltet werden

Höhe:
Einbauhöhe - 46mm = Flügelhöhe

Achtung bei Schubladenauszüge etc.

Downloads für New Line Soft 19:

Bohrplan
Montage
